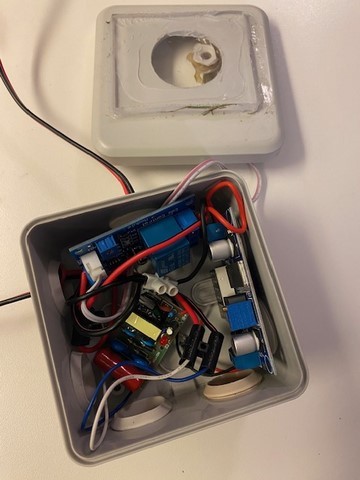

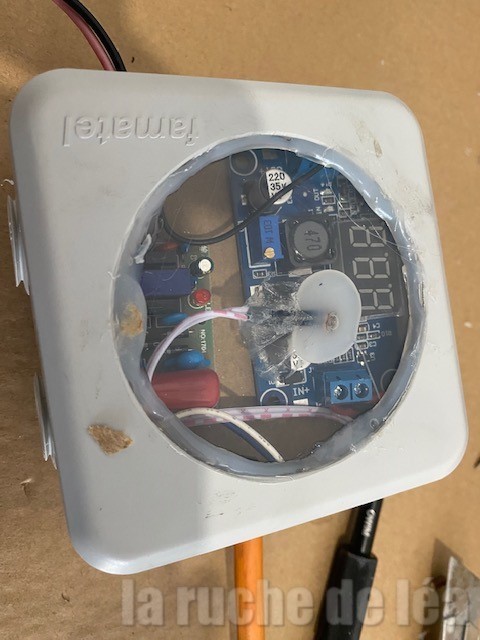

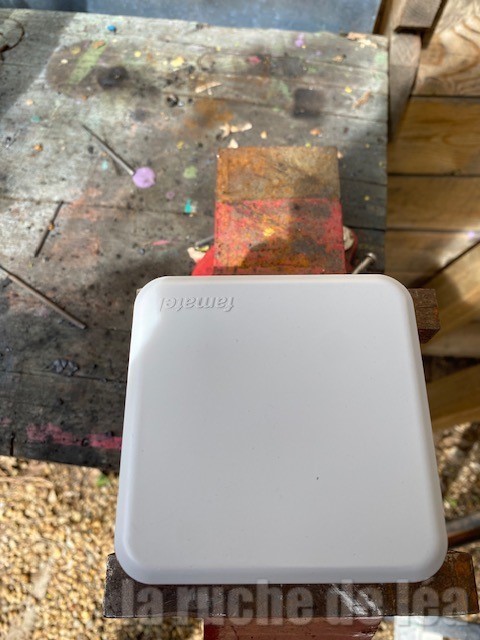

Photo finale du module 12v

15€ environ

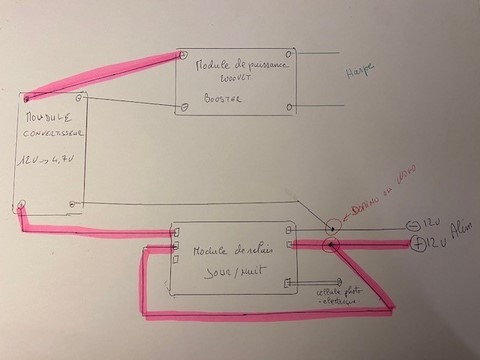

plan général

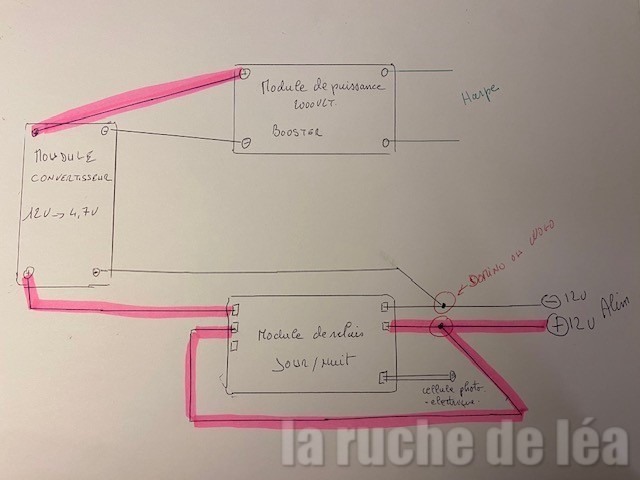

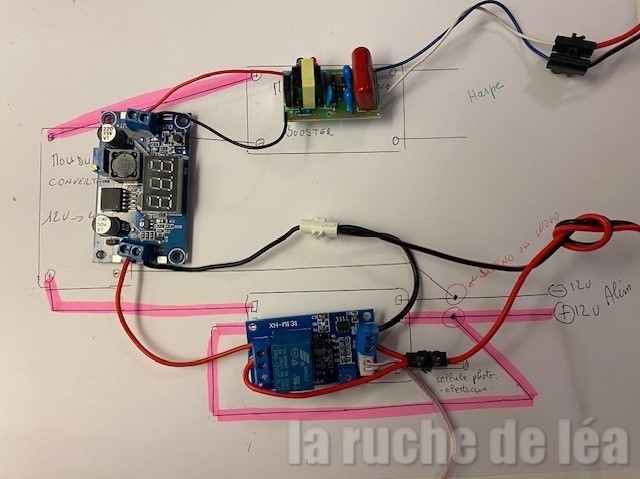

Plan avec les modules

Introduction

Après 3 ans d'utilisation je vous recommande de faire un module sans interrupteur ni la résistance et  sans  soudure.

Les photos avec les instructions de montage sont disponible ci-dessous.

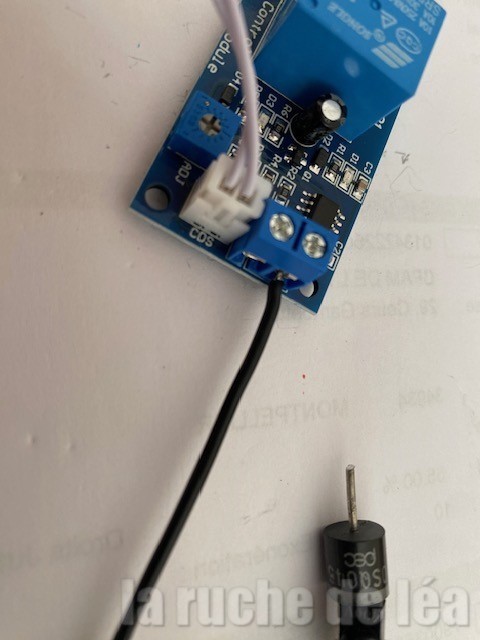

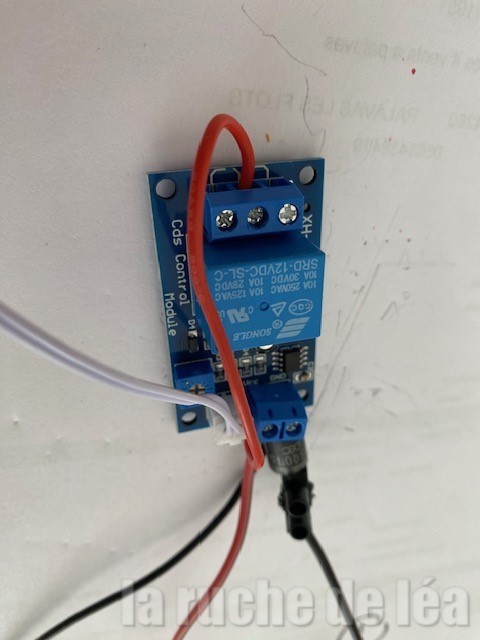

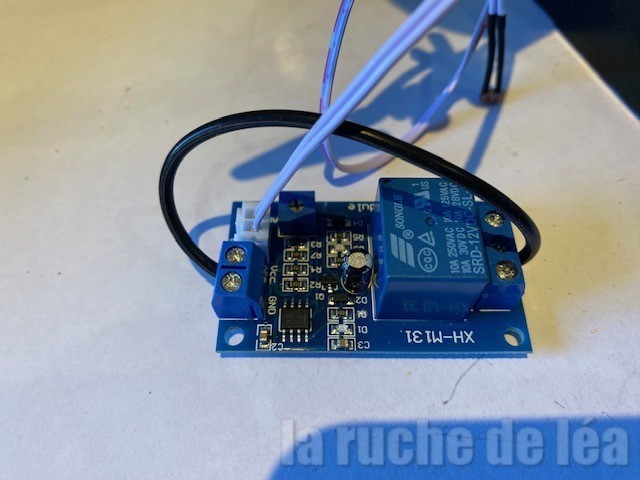

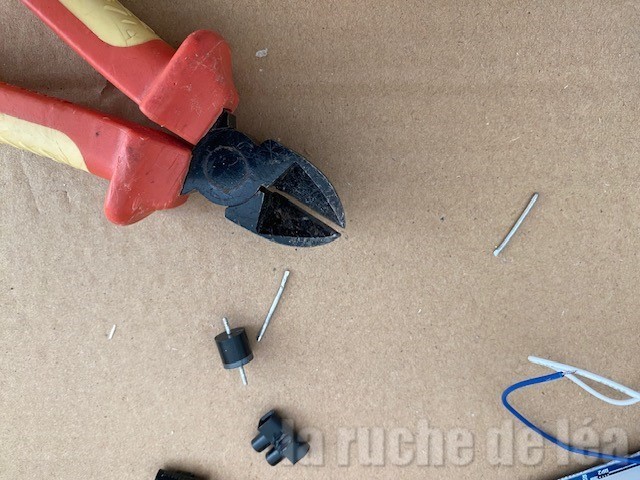

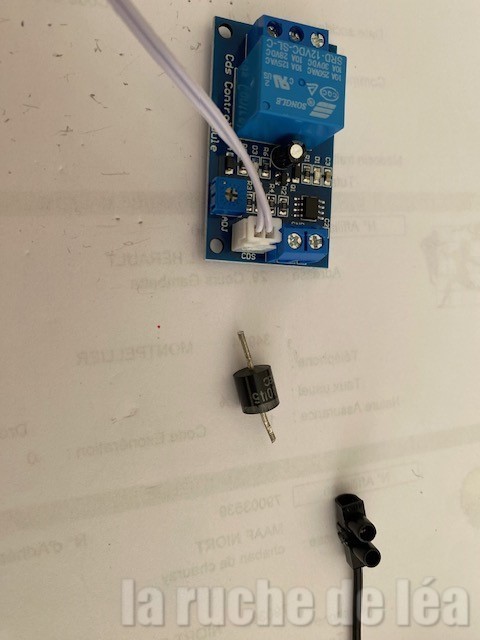

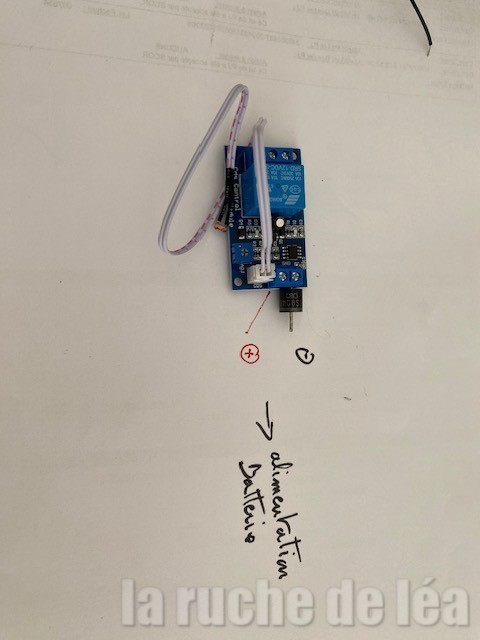

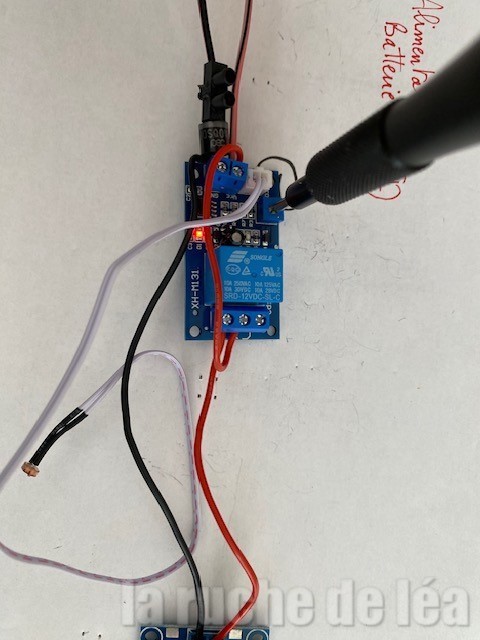

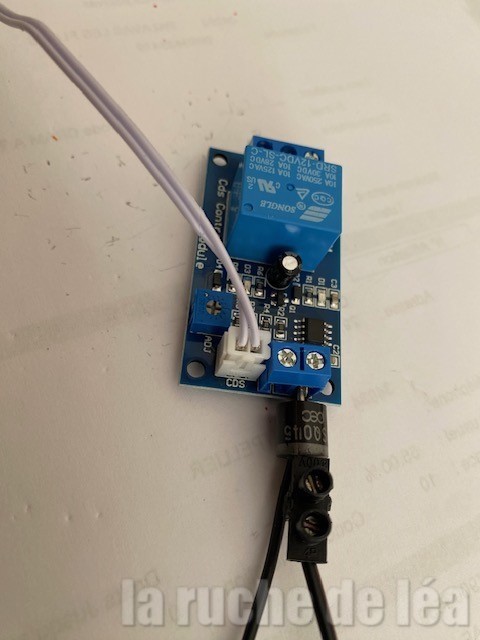

pontage du Module De Relais Photorésitance

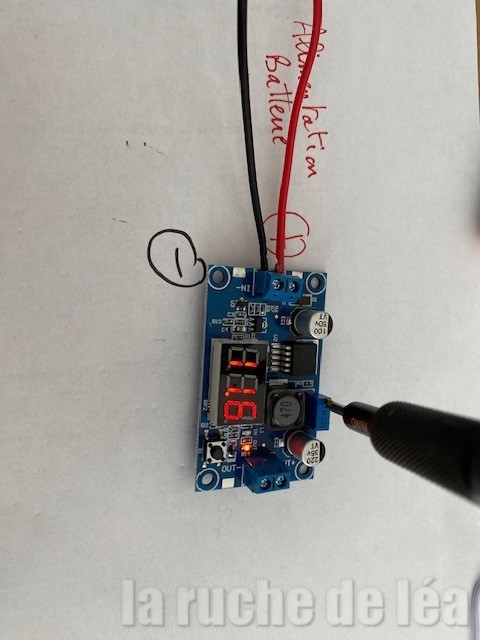

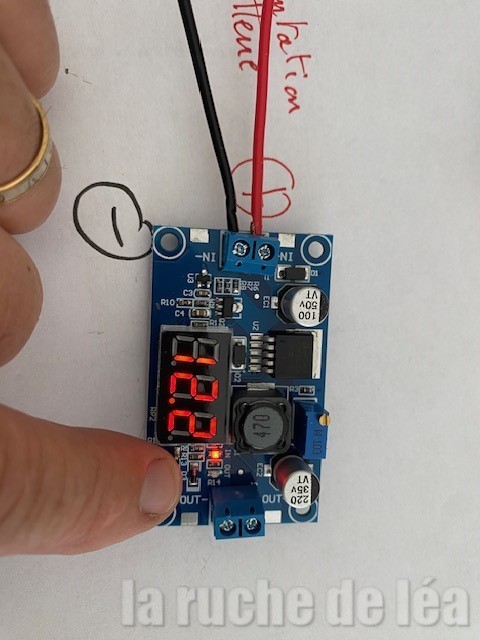

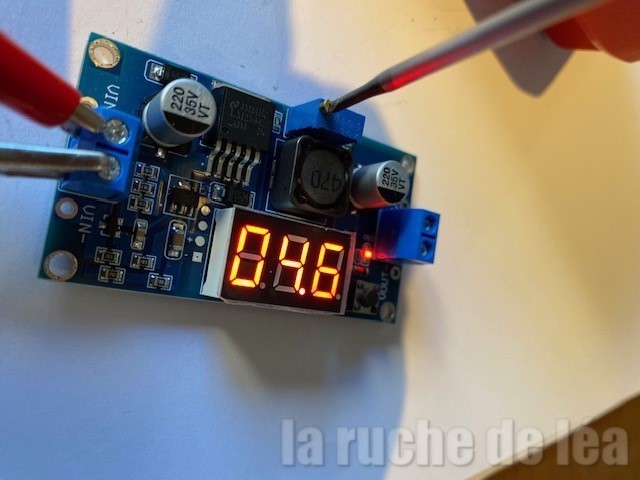

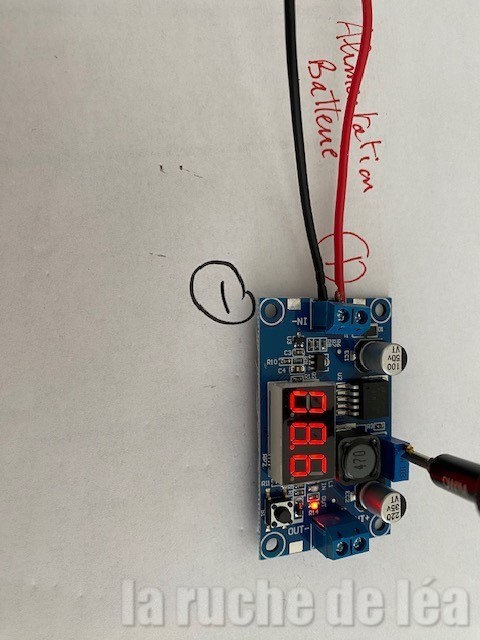

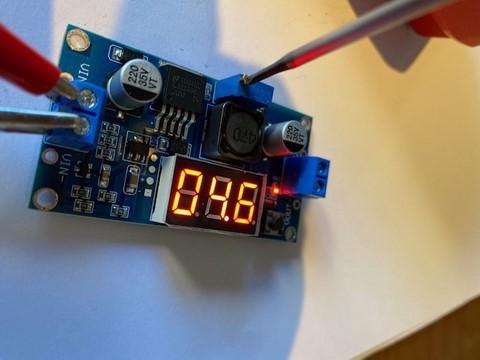

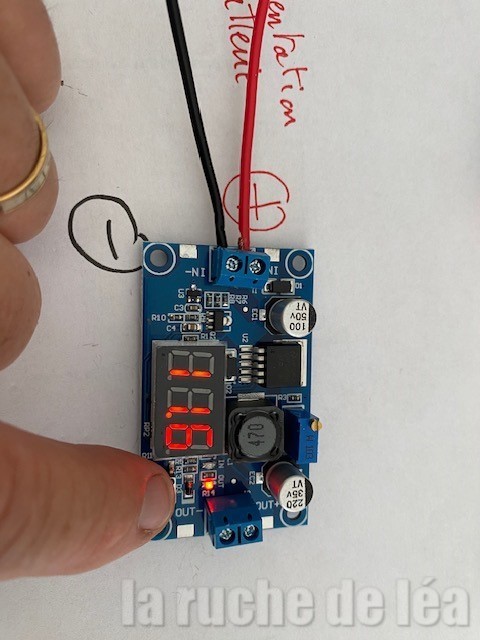

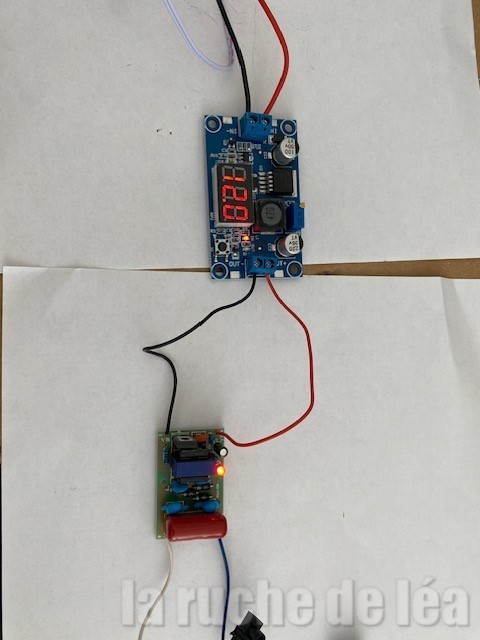

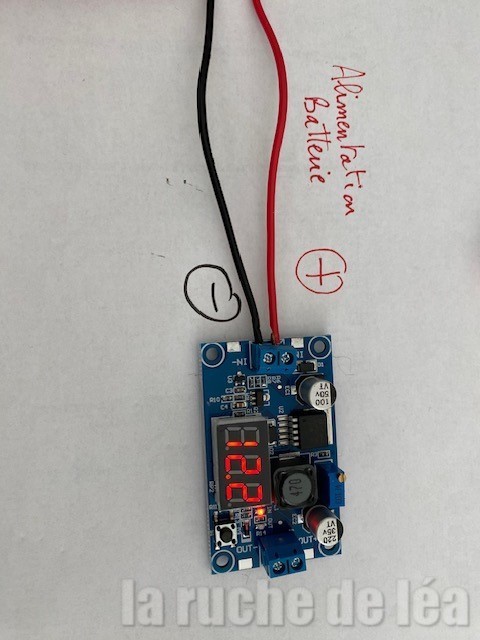

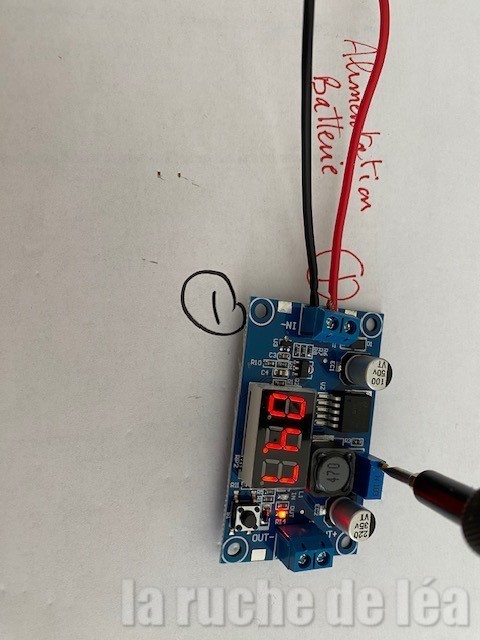

Convertisseur réglage sans multimètre

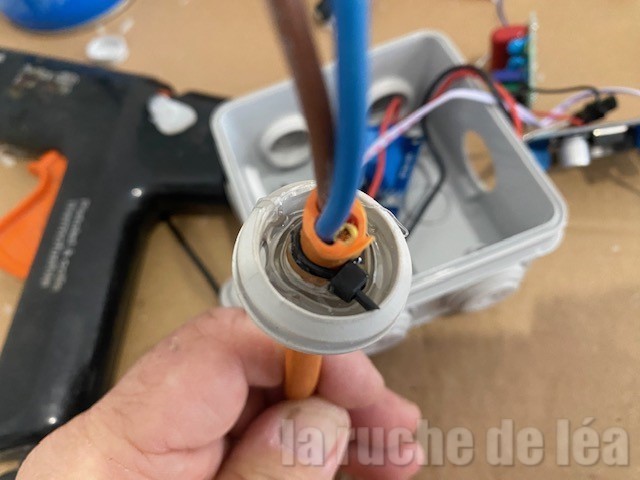

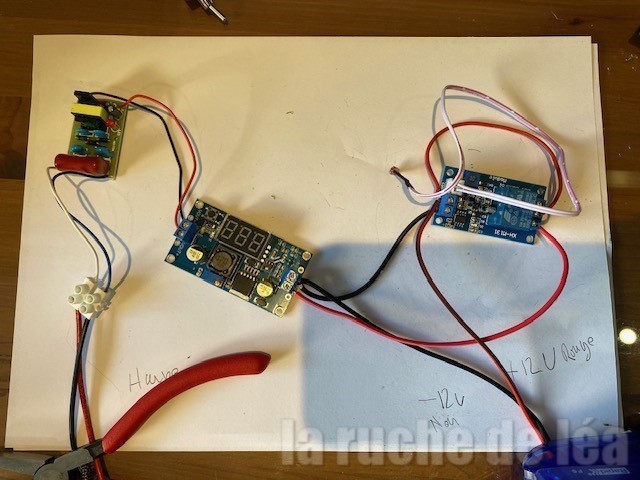

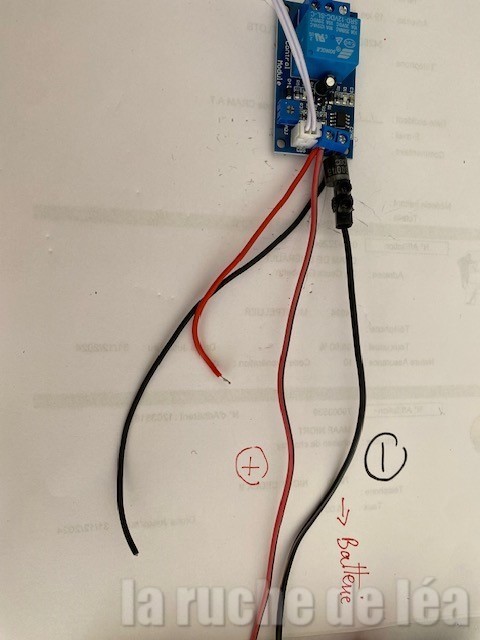

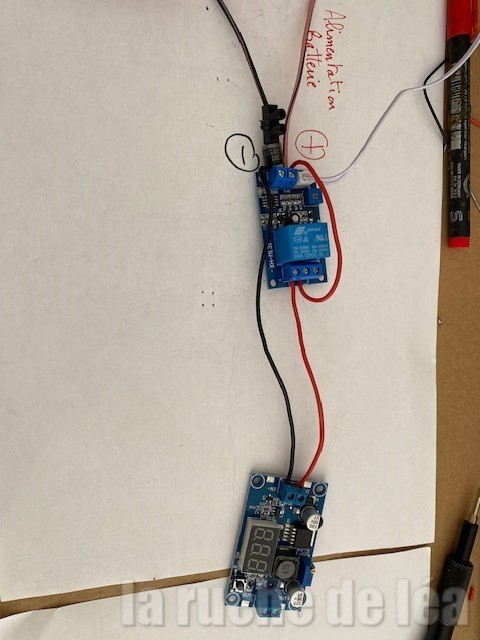

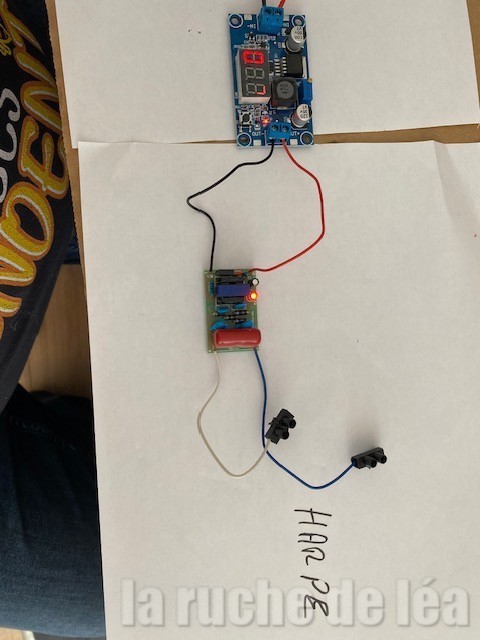

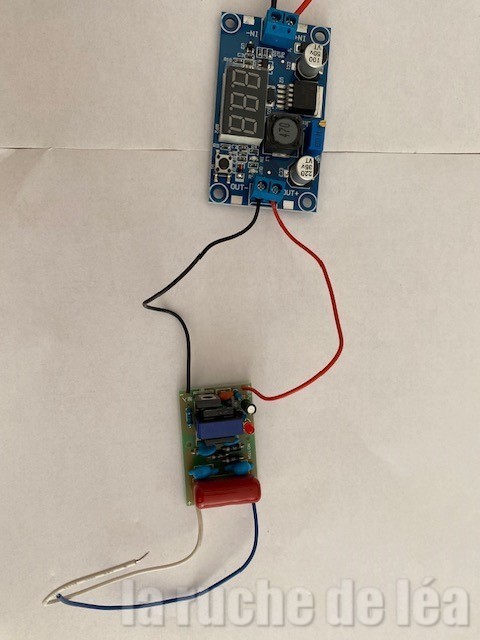

montage sans soudure

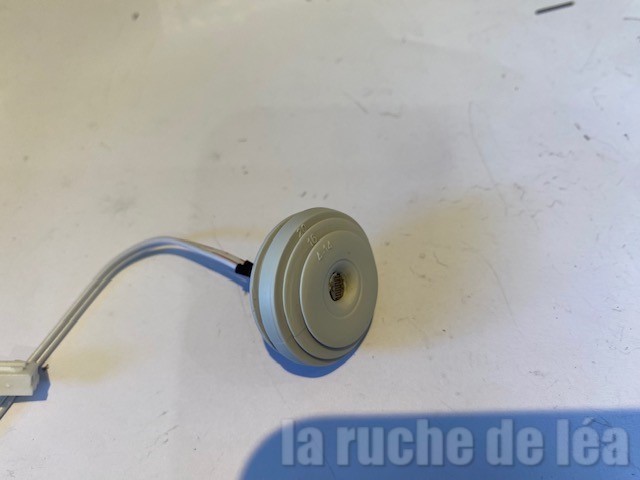

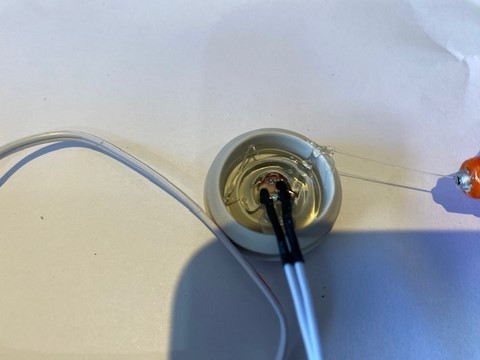

Montage cellule photoélectrique

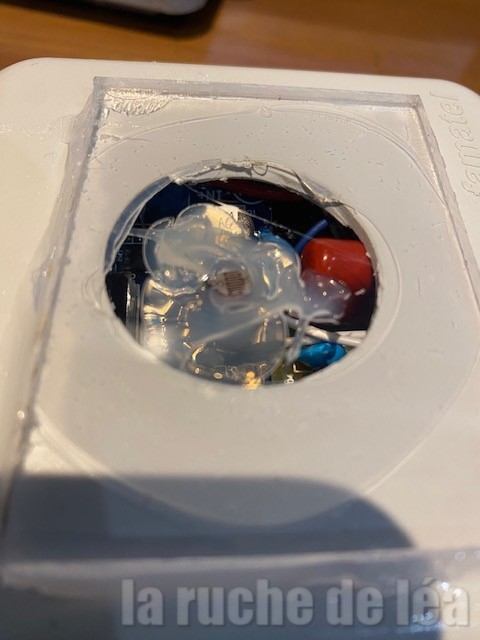

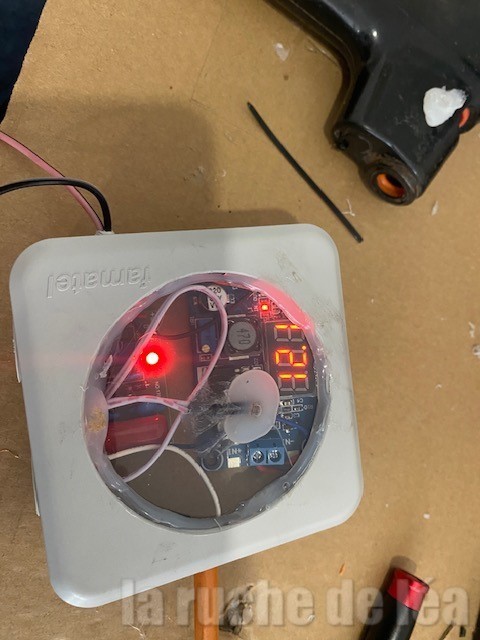

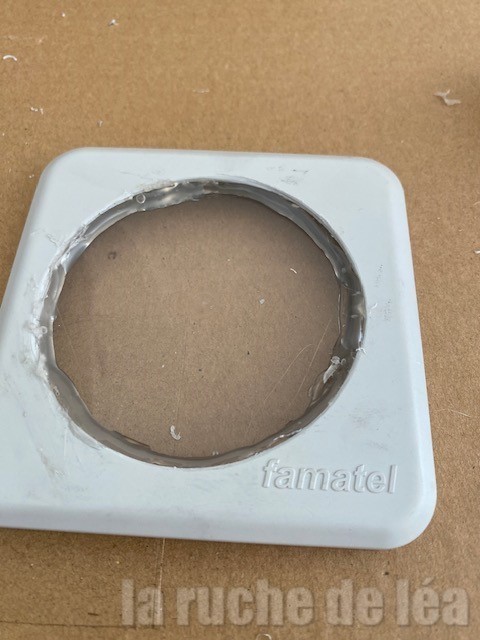

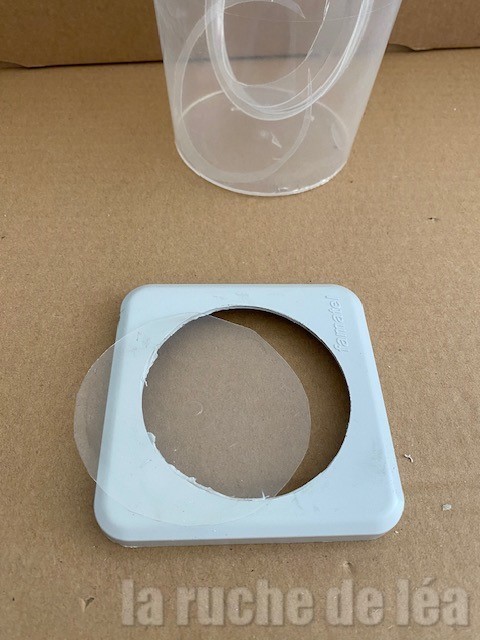

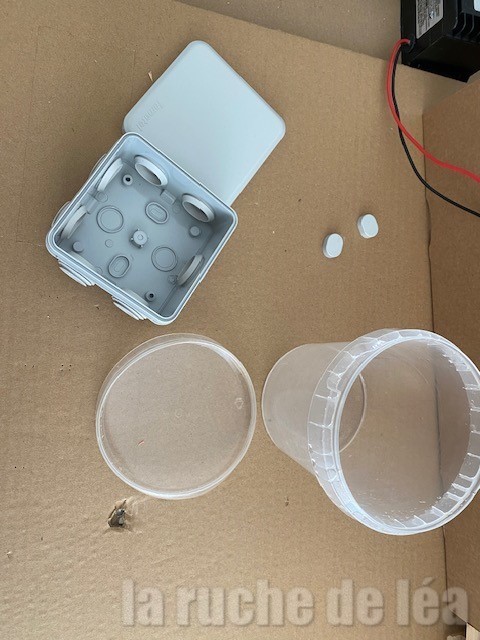

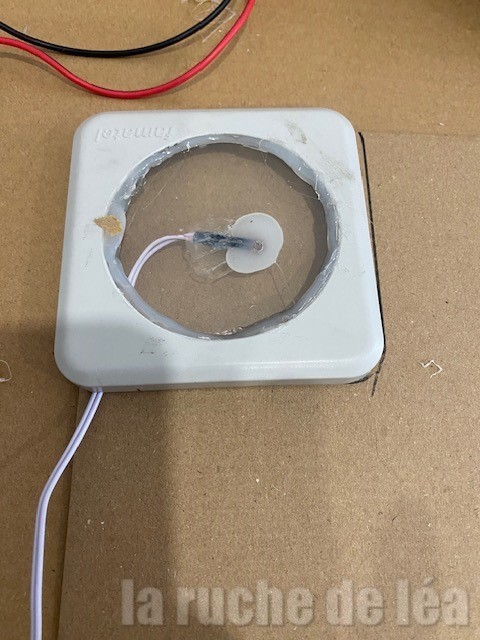

Je préfère coller la cellule sur un plaque de plexiglas à l'intérieur de la boite étanche.
les intempéries ne vont plus  pouvoir l'oxyder.

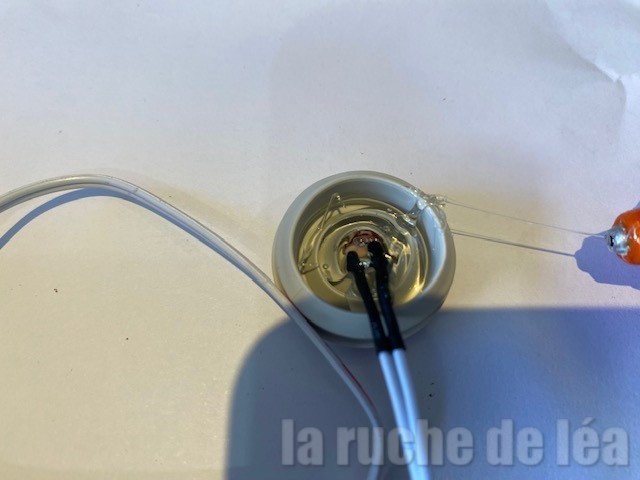

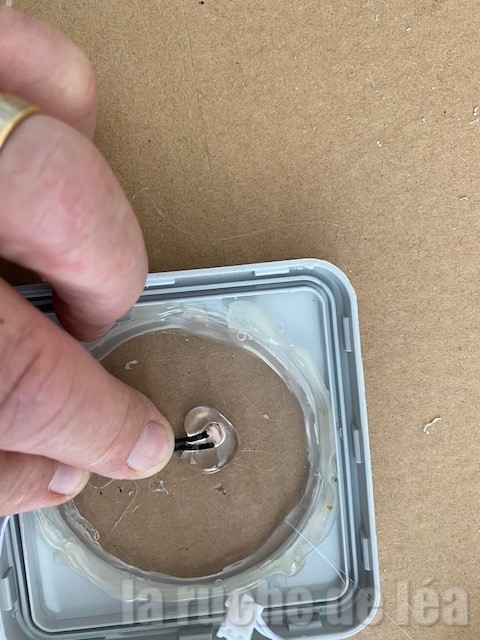

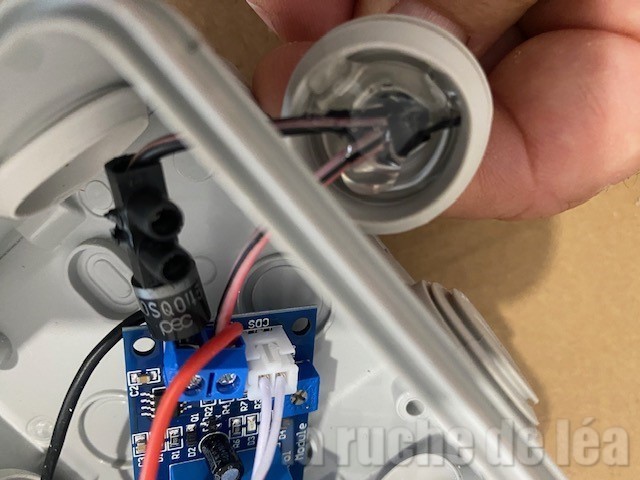

collage  à chaud de la cellule

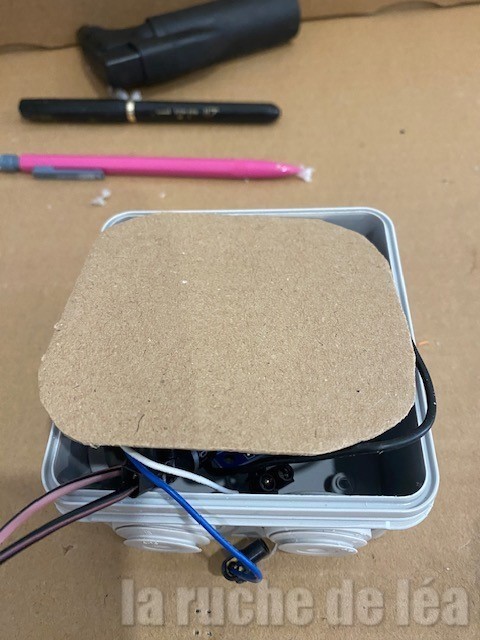

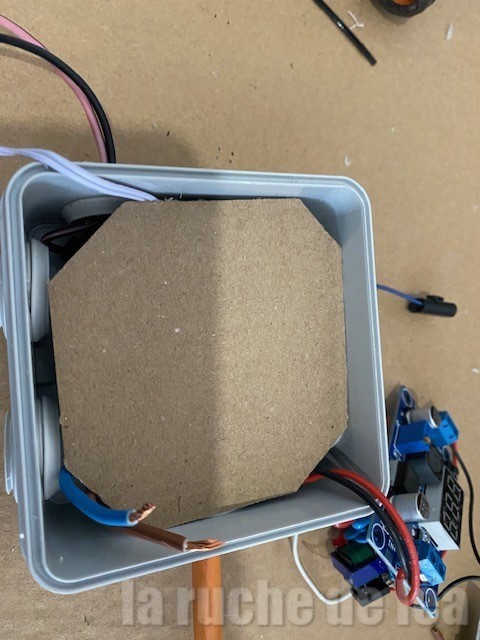

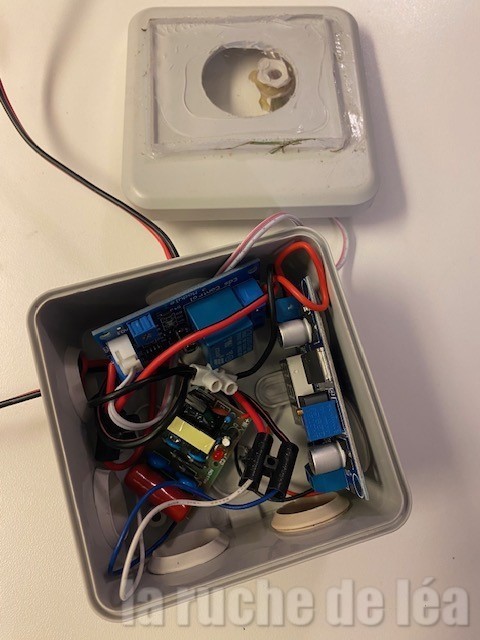

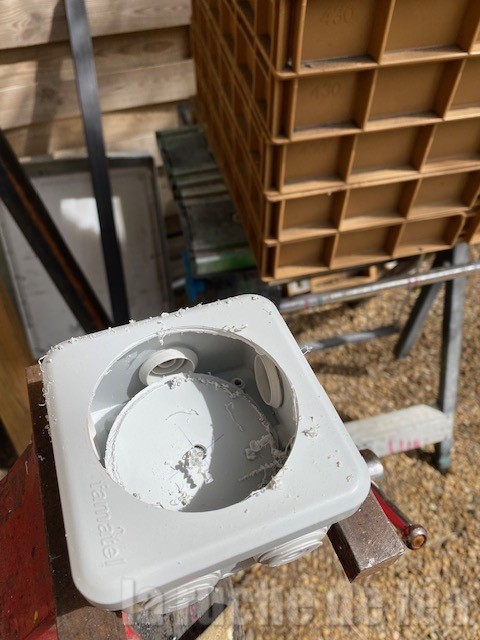

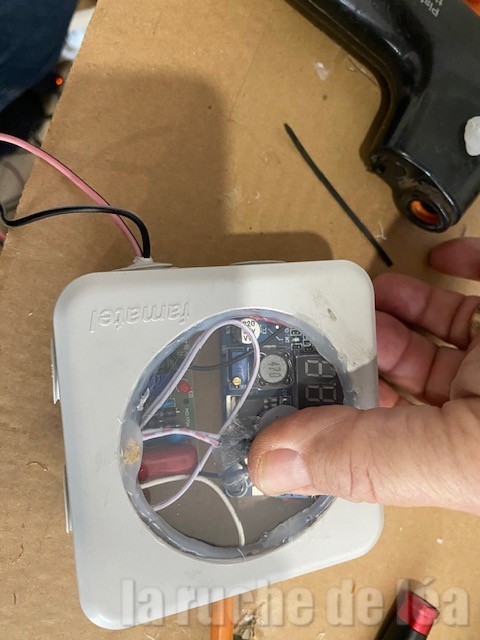

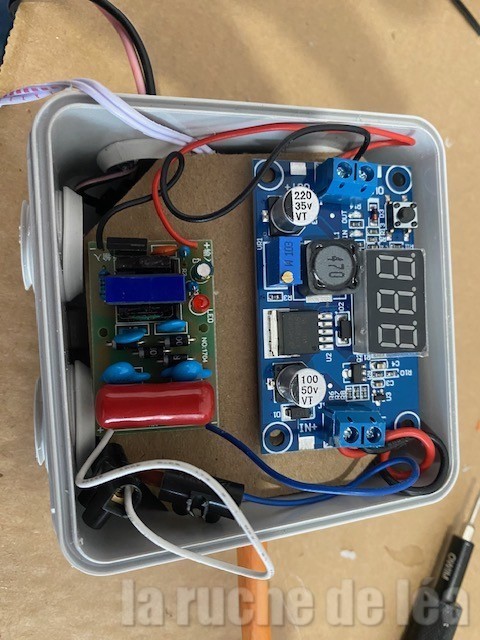

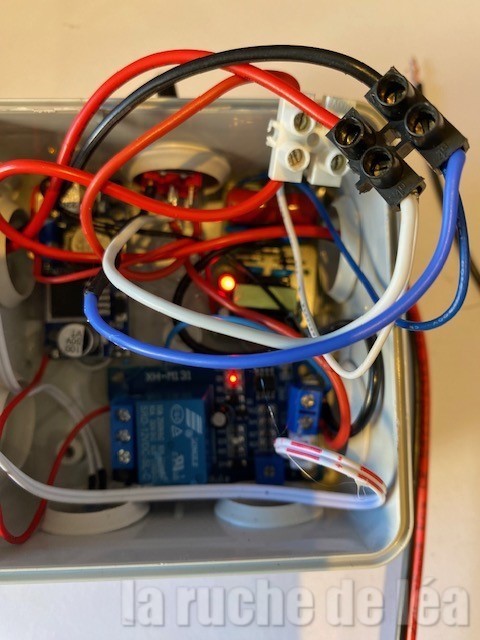

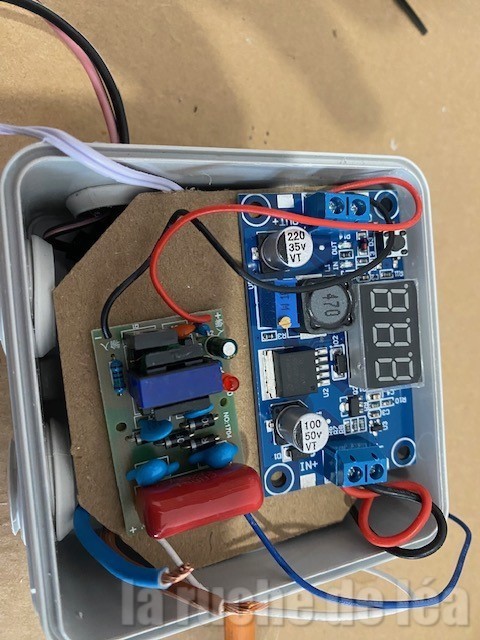

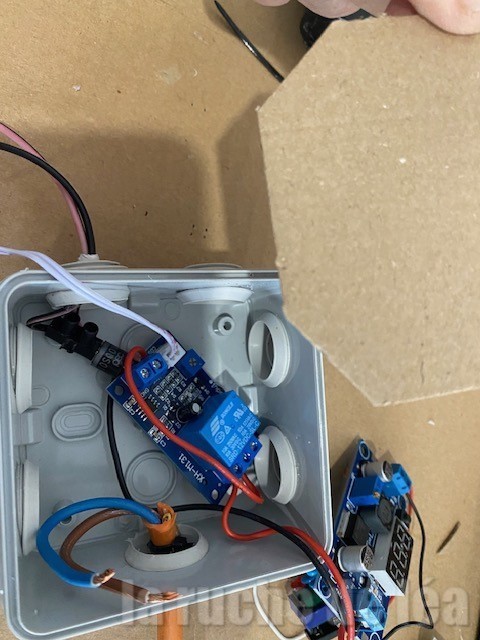

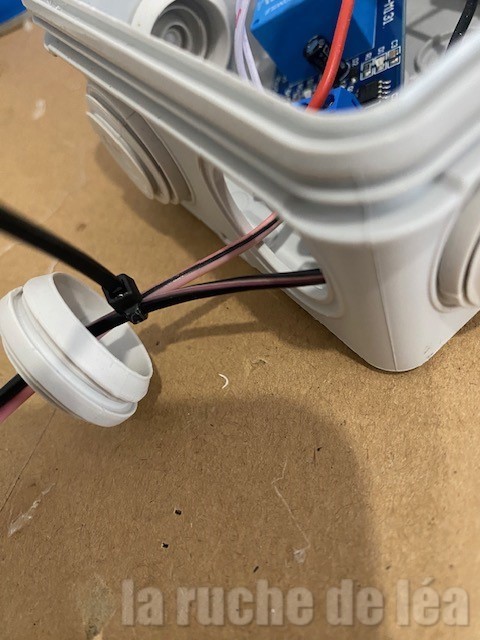

assemblage avant collage des modules dans le boitier

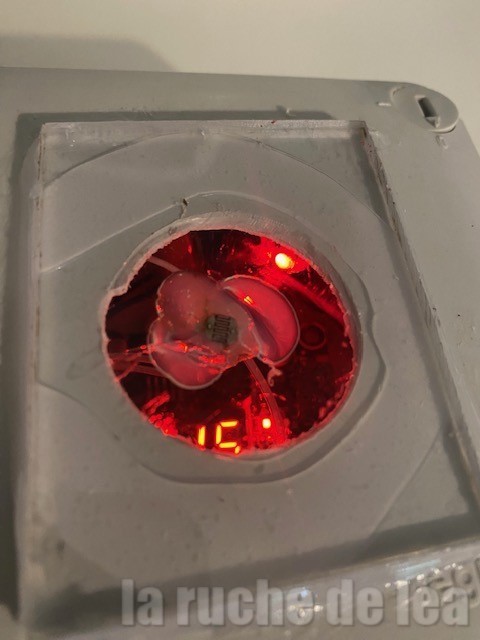

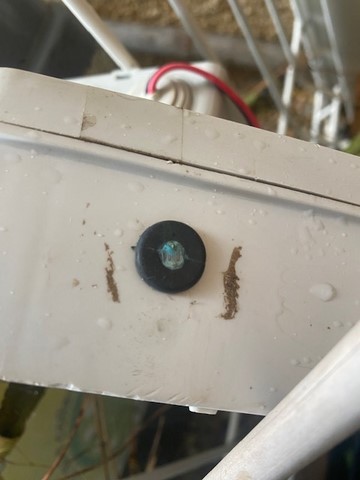

je ne mets plus le cellule à l'exterieur à cause de l'oxydation, dorénavant elle est collée sur une plaque de plexiglas.
avantage ,on voit si le module fonctionne.

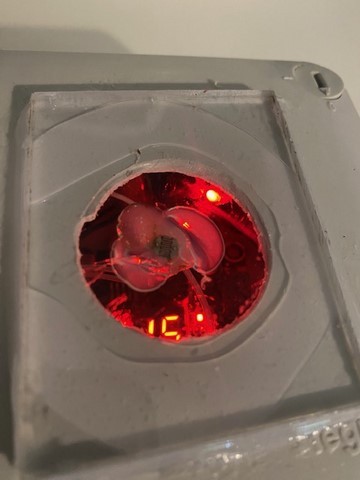

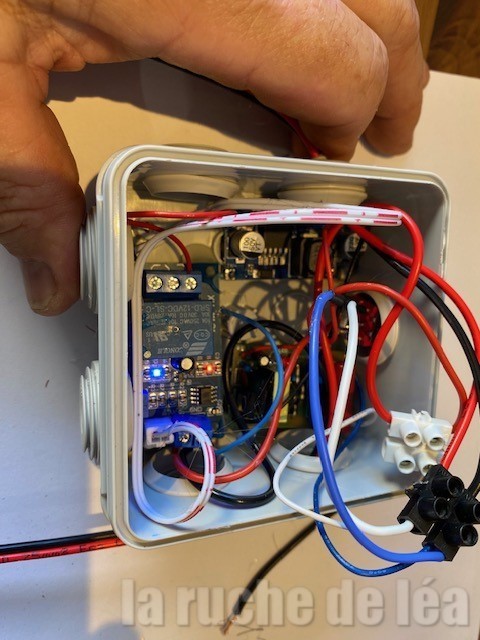

control module en fonction deux led rouge
led rouge module haute  puissance en marche










.


control en sandby led bleu obstruction de la cellule photo
led éteinte du module haute puissance

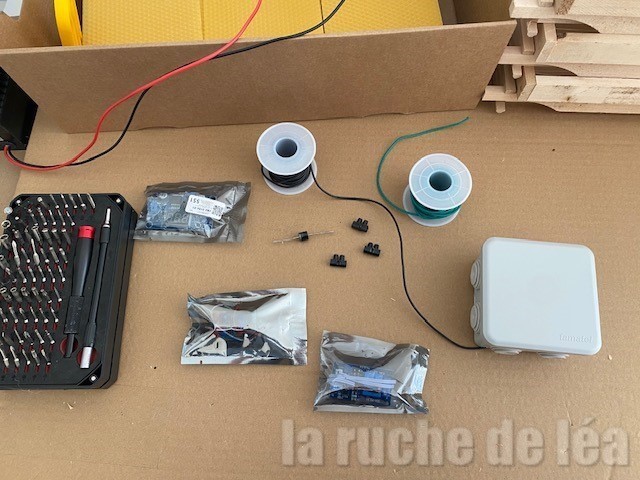

Fabrication du module pas à pas en images
